A veces, es necesario mostrar alguna imagen a un tamaño mayor y la verdad la herramienta Zoom que nos ofrece ActivInspire no me gusta. Debiera ser una barra deslizante como la del Explorador de páginas y no como está ahora que me resulta complicado volver a mostrar la página como estaba en un principio.

Por lo que hay que buscar alternativas para mostrar algo ampliado. En esta entrada presento una de ellas.

Antes de comenzar con ActivInspire he seleccionado dos imágenes, la primera es un mapa de Méjico y la segunda es una imagen ampliada de una zona de la anterior. Ambas las utilizaré más tarde en el rotafolios.

Y ahora, ¡al trabajo!

En una página de mi rotafolios dibujo con la herramienta Figura un círculo.

En el Explorador de propiedades le damos los siguientes valores:
  • Contorno: Color RGB= 91, 0, 0; Ancho =22.
  • Relleno: Estilo= Ninguno.
  • Posición: Ancho= 686,624; Alto= 686,624 (estos valores pueden ser distintos).
Ahora centraremos nuestro círculo en la página, para ello seleccionamos la página y vamos al Explorador de propiedades para modificar los siguientes valores:
  • Página: Marcos horizontales: 2; Marcos verticales: 2;
Aparecen dos líneas que se cruzan en el centro de la página que nos servirán como referencia. Podemos añadir más líneas modificando los valores de los marcos y quitarlos una vez que ya no son necesarios poniendo sus valores iniciales.

Ahora con la herramienta Figura dibujamos un triángulo.

En el Explorador de propiedades le damos los siguientes valores:
  • Contorno: Estilo= Ninguno.
  • Relleno: Estilo= Gradación; Gradación= Vertical; Color RGB= 195, 0, 0; Color 2 RGB=91, 0, 0.
A partir de este triángulo crearemos tres más utilizando la opción Duplicar de la Marquesina.

Colocaremos todos los triángulos como se muestra en la imagen y una vez colocados deberemos Traer al frente el círculo seleccionándolo y haciendo clic en el Menú de edición de objetos --> Reorganizar.


A continuación mediante la herramienta Texto colocamos sobre los triángulos las iniciales de cada uno de los puntos cardinales.

Quitamos las líneas en el Explorador de propiedades modificando los siguientes valores:

  • Página: Marcos horizontales: 0; Marcos verticales: 0;



Seleccionamos todos los objetos y en la Marquesina pulsamos el botón Agrupación.

Ahora seleccionamos la agrupación y vamos al Explorador de propiedades en donde cambiaremos el siguiente valor.
  • Restricciones: Puede moverse= No.
Con esto lo que conseguimos es que gire nuestra “brújula”.

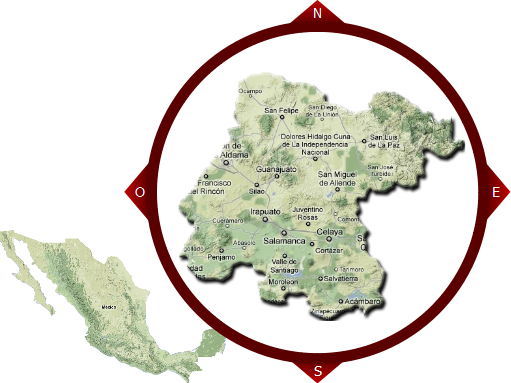

Ahora sólo queda colocar las imágenes. Dentro de la “brújula” pondremos la imagen ampliada y fuera, en un lado de la página, la imagen pequeña.


¡Ya está! ¡Perfecto!

Pues no, mientas estaba escribiendo este artículo se me ha ocurrido lo siguiente.

Quitamos la agrupación y ocultamos todos los objetos excepto el correspondiente a la imagen pequeña.


Seleccionamos todos los objetos que tenemos ocultos y los agrupamos.

Seleccionamos la imagen pequeña y nos vamos al Explorador de acciones, en donde elegimos Acciones de Objeto y buscamos Oculto. Luego en Propiedades de acción elegimos el Objetivo en nuestro caso la agrupación.


Como podéis observar en la imagen, puede que se vea mal la agrupación, ¡no pasa nada!

Pulsamos el botón Aceptar y luego el de Aplicar cambios.

A partir de ahora, cada vez que hacemos clic en la imagen pequeña se muestra la grande.

Creo que es una forma elegante de mostrar imágenes ampliadas y que se puede utilizar en otras clases no sólo de geografía.
